Главная > Перечень Продуктов > Электронная сигарета > 85A Электронная зажигалка Mosfet Load 85N03

85A Электронная зажигалка Mosfet Load 85N03

  • 85A Электронная зажигалка Mosfet Load 85N03
  • 85A Электронная зажигалка Mosfet Load 85N03

85A Электронная зажигалка Mosfet Load 85N03

    Вид оплаты: L/C,T/T,Paypal
    Terms of Trade: FOB,CFR,CIF
    Количество минимального заказа: 1000 Piece/Pieces
    Срок поставки: 30 дней
    Подробности Упаковки: 1. Антистатическая упаковка 2. Картонная коробка 3. Пластиковая защитная упаковка
    производительность: 100
    марка: YZPST
    транспорт: Ocean,Air
    Место происхождения: Китай
    Способность поставки: 500
    Сертификаты : ISO9001-2008,ROHS
    Код ТН ВЭД: 85413000
    Порт: Shanghai

Базовая информация

Модель: YZPST-85N03

Описание продукта

Электронная зажигалка Мосфет

YZPST-85N03

85A Электронный прикуриватель Mosfet Выключатель нагрузки Mosfet 85N03

VDSS30V

RDS(ON) 2.3mΩ(max.)@ VGS=10V

RDS(ON) 3.0mΩ(max.)@ VGS=4.5V

ID 85A













Description

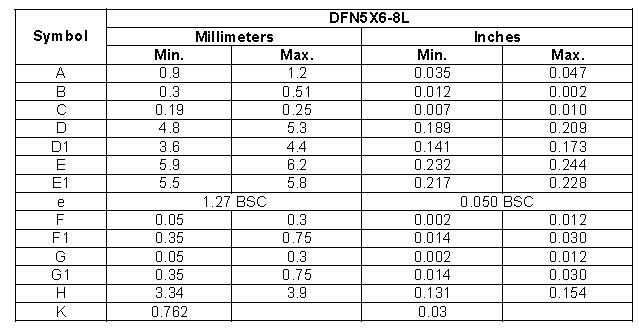

DFN5X6-8L

YZPST85N03 uses advanced Trench technology and designs to provide excellent RDS(ONwith low gate charge. This device is suitable for use in PWM, load switching and general purpose applications.



Applications

Features

Lithium-Ion Secondary Batteries

Load Switch

DC-DC converters and Off-line UPS

Low On-Resistance

Low Input Capacitance

Low Miller Charge

Low Input / Output Leakage


  Absolute Maximum Ratings (TA=25°C unless otherwise noted)

Parameter

Symbol

Value

Unit

Drain-Source Voltage

VDSS

30V

V

Gate-Source Voltage

VGSS

±20V

V

Drain Current-Continuous @ TC=25 NOTE 3



ID

85

A

Drain Current-Continuous @ TC=100 NOTE 3

68

A

Drain Current-Pulsed NOTE 1

IDM

320

A

Avalanche Current, L=0.1mH

IAS

50

A

Avalanche Energy, L=0.1mH

EAS

125

mJ

Maximum Power Dissipation @ TC=25



PD

60

W

Maximum Power Dissipation @ TA=25

5.7

W

Storage Temperature Range

TSTG

-50 to 150°C

°C

Operating Junction Temperature Range

TJ

-50 to 150°C

°C

  Thermal Resistance Ratings

Parameter

Symbol

Conditions

Min.

Typ.

Max.

Unit

Maximum Junction-to-Ambient NOTE2

RθJA

Steady State

-

-

22

°C/W

Maximum Junction-to-Case

RθJC

Steady State

-

-

2.1

°C/W

  Electrical Characteristics(TJ=25°C unless otherwise noted)

Parameter

Symbol

Conditions

Min.

Typ.

Max.

Unit

OFF CHARACTERISTICS

Drain-Source Breakdown Voltage

BVDSS

VGS=0V , IDS=250uA

30

-

-

V

Zero Gate Voltage Drain Current

IDSS

VDS=30V, VGS=0V

-

-

1

uA

Gate-Source Leakage Current

IGSS

VGS=±20V , VDS=0V

-

-

±100

nA

ON CHARACTERISTICS

Gate Threshold Voltage

VGS(TH)

VGS=VDS, IDS=250uA

1.2

-

2.5

V



Drain-Source On-Resistance



RDS(ON)

VGS=10V , IDS=16A

-

1.75

2.3



mΩ

VGS=4.5V , IDS=16A

-

2.6

3.0

DYNAMIC CHARACTERISTICS

Input Capacitance

Ciss





VDS=10V, VGS=0V, f=1MHz

-

5910

-





pF

Output Capacitance

Coss

-

725

-

Reverse Transfer Capacitance

Crss

-

537

-

SWITCHING CHARACTERISTICS

Turn-On Delay Time

Td(on)





VDS=15V, VGS=10V, ID=1A , RGEM=3.3Ω

-

20

-



ns

Rise Time

tr

-

6.5

-

Turn-Off Delay Time

Td(off)

-

122

-

Fall Time

tf

-

15

-

Total Gate Charge at 4.5V

Qg





VDS=15V, IDS=16A, VGS=10V

-

54

-





nC

Gate to Source Gate Charge

Qgs

-

18

-

Gate to Drain "Miller" Charge

Qgd

-

20.5

-

SWITCHING CHARACTERISTICS

Drain-Source Diode Forward Voltage

VSD

VGS=0V, IS=4A

-

-

1.3

V

Body Diode Reverse Recovery Time

trr

If=10A, dl/dt=100A/μs, TJ=25°C

-

46

-

ns

Body Diode Reverse Recovery Charge

Qrr

-

38

-

nC

Заметки:

1. Импульсный тест: ширина импульса μ 300 мкс, рабочий цикл ≦ 2%.

2. RΘJA - это сумма теплового сопротивления соединения между корпусом и корпуса, где в качестве эталона температуры корпуса используется паяльная монтажная поверхность сливных штифтов. RΘJC гарантируется дизайном, а RΘCA определяется дизайном платы пользователя. RJJA показан ниже для работы одного устройства на FR-4 в

неподвижный воздух.

3. Максимальный текущий рейтинг ограничен пакетом.


Mosfet 85N03 (1)Mosfet 85N03 (2)Mosfet 85N03 (3)Mosfet 85N03 (4)
